PM60是一種高鈷粉末冶煉合金高速鋼，鈷與釩含量非常高，不僅有極高的耐磨性和抗壓強度，同時淬透性和韌性也很良好，是替代硬質合金容易崩角時的最佳選擇。


比較標準
●法  國：埃赫曼  ASP2060
●瑞  典：一勝百  ASP60
●日  本：日  立  HAP70
●德  國： W.Nr.  1.3241
特性：
●極高的耐磨性
●極高的抗壓強度
●良好的整體淬透性
●均勻細致碳化物組織
●良好的韌性
●良好的熱處理尺寸穩定性
●非常好的抗回火性

典型應用：
PM60 是一種鈷合金化粉末高速鋼。高達10.5%的鈷含量能顯著提高鋼材的高溫性能（紅硬性，抗回火性）、抗壓強度、彈性模量。
PM60含大量顆粒細小、異常堅硬且分布均勻的碳化物形成元素（如Cr、Mo、W、V）結合形成的。
PM60中的小顆粒碳化物難以萌生裂紋，并且提高了材料的耐磨損性能。
PM60特別適用需要同時滿足極高耐磨損性和抗壓強度的冷作模具。
PM60的典型應用包括：沖切薄的、具有磨損性的材料，例如電工用硅鋼片和墊片，同時也是替代易開裂和崩角的硬質合金一個很好的選擇。
用于尺寸需穩定，長期間使用尺寸不可有變化的半導體模具及二極發光體等。
其它應用：切邊工具、磨損部件、高鋒度刀具。

● 盤 元              ● 帶 材
● 圓 鋼              ● 板 材
● 圓 盤               ● 鍛 件
● 扁&方鋼
供貨表面形態： 拉拔、磨光、剝皮、粗 機加工、冷軋、熱軋。

熱處理:
●退火：在保護氣體內，在850-900°C的溫度下軟退火3小時，然后每小時緩冷10°C至700°C，隨后空冷。
●去應力：在600°C到700°C之間去應力約2小時，隨后緩冷至500°C。
●淬火：在 保 護 氣 體內 淬火， 在 450-500°C 和 850-900°C下分 2 步預熱，在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火，每次至少1個小時，回火之間，冷卻至室溫（25°C）。

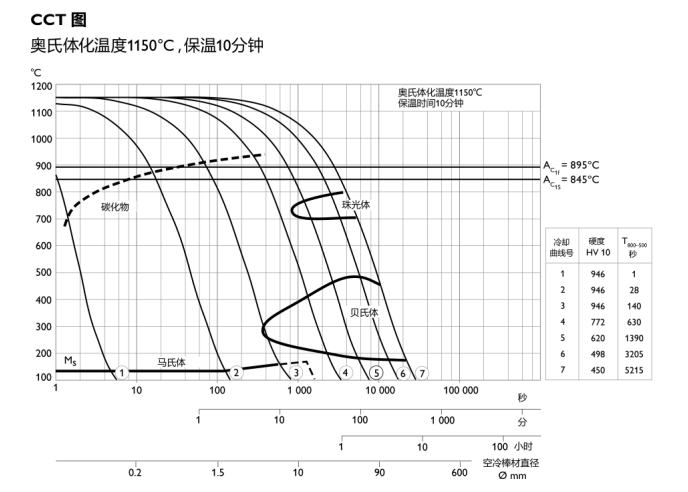

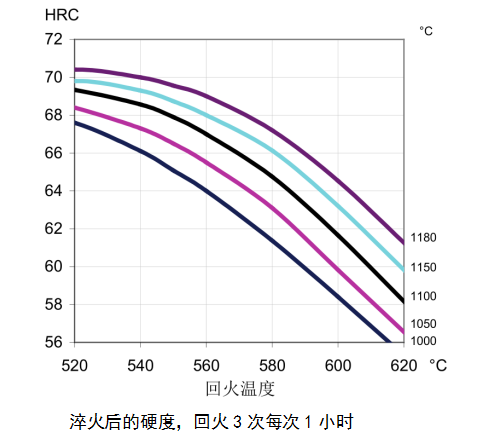

淬火指導





PM60可進行如下加工：
機加工（磨削、車削、銑削）
拋光
塑性成型
電火花加工
焊接（特殊工序，包括預熱及基底材料的焊補材料）

磨 削:

磨削的過程中，局部加熱會改變硬度，必須避免。砂輪生產商可以就砂輪選擇給出建議。

表面處理:

這種鋼號是PVD（物理涂層）和CVD(化學涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化，建議采用2-15 µm的滲層厚度，此外如果需要，這種鋼號也可以蒸汽回火。

性 能:
物理屬性

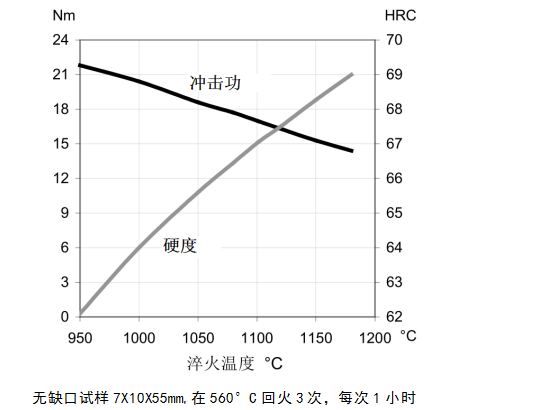

沖擊強度

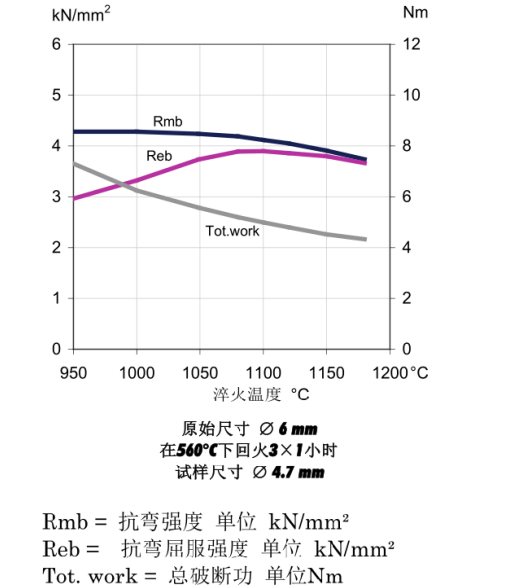

4點彎曲強度

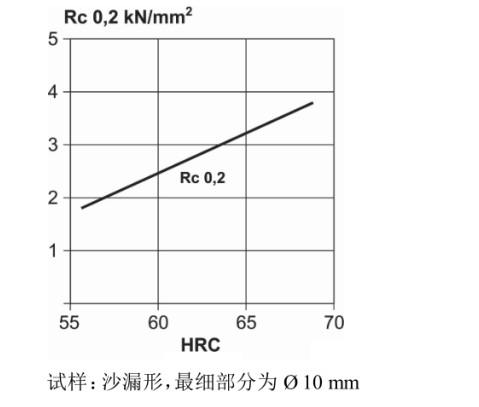

屈服抗壓強度
